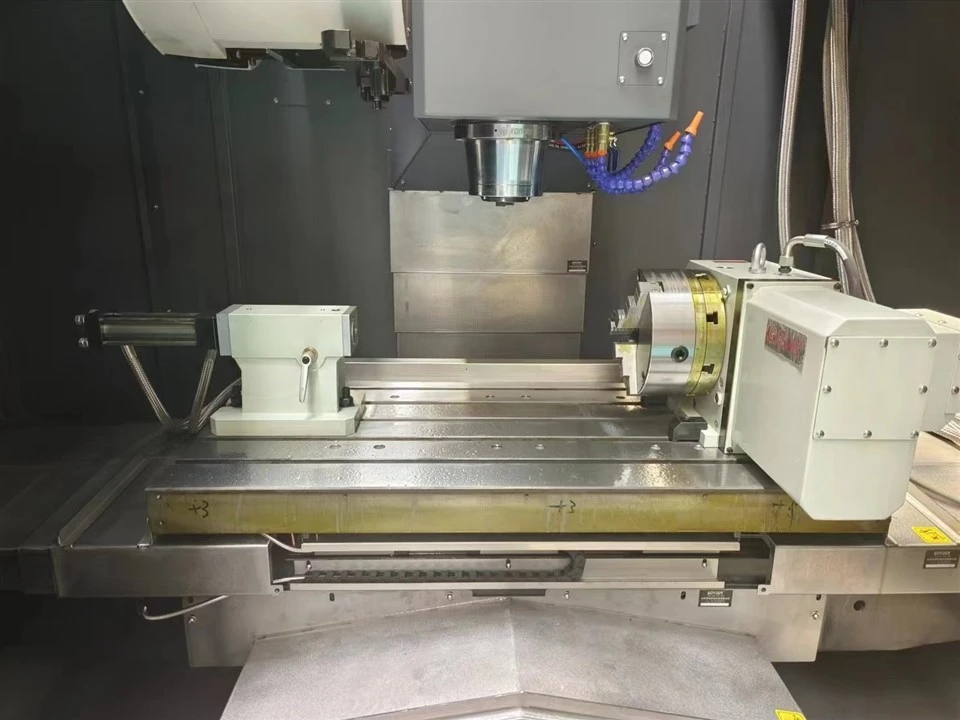

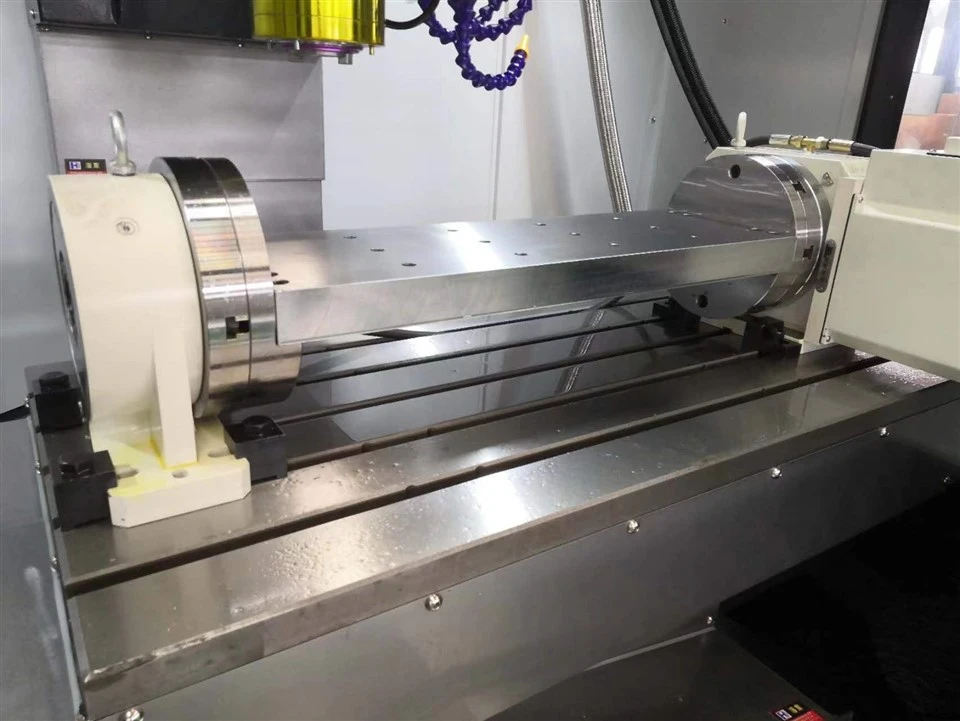

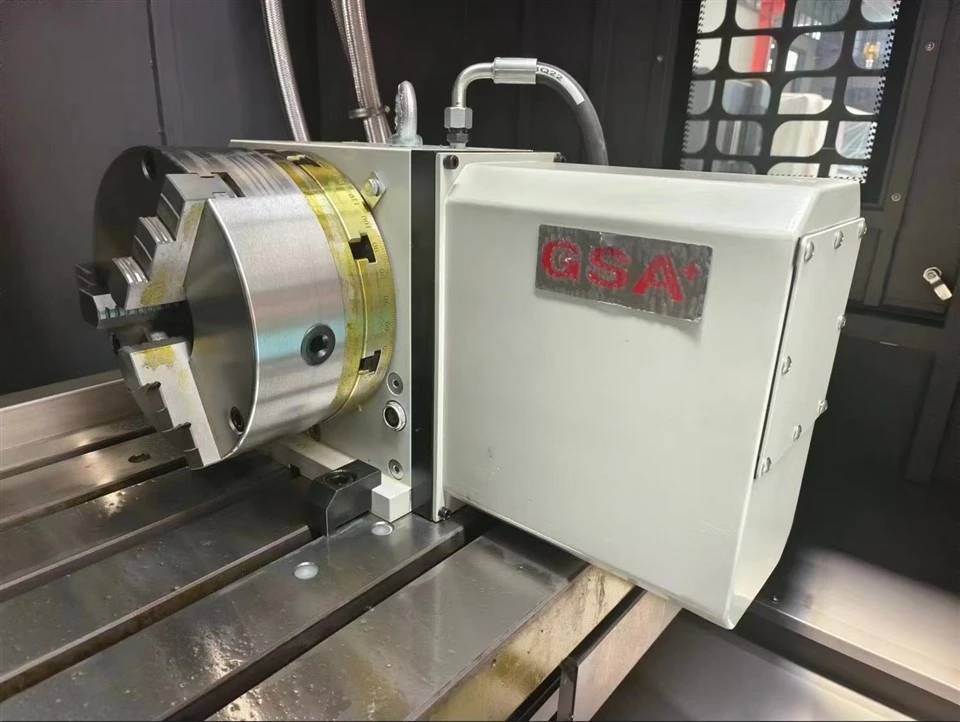

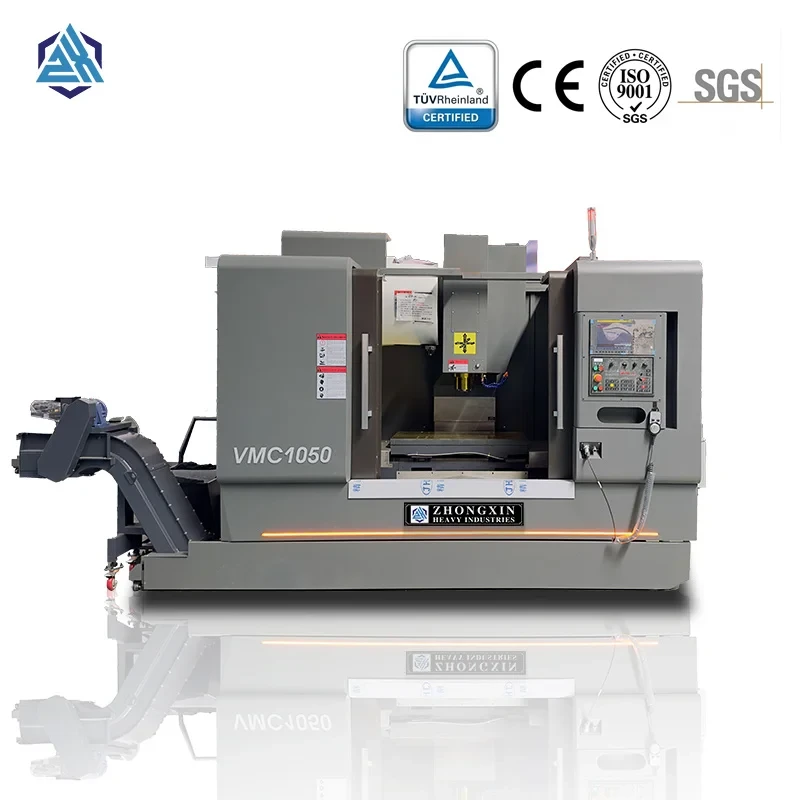

Noul strung vertical CNC

1. Magazin de instrumente de tip tambur (disc).

Axa sculei paralelă cu axa tamburului:

Uneltele sunt dispuse radial sau axial în jurul unui tambur/disc.

Structură simplă, folosită în mod obișnuit pentru reviste de-capacitate mică (8–64 de instrumente).

Prescripţie: Diametrele mai mari ale tamburului cresc inerția de rotație și timpul de selecție a sculei.

Optimizare: aranjamentele duble- sau cu mai multe-inele îmbunătățesc utilizarea spațiului.

Axa sculei înclinată față de axa tamburului:

Axa sculei formează un unghi ascuțit cu axa tamburului.

Reduce complexitatea manipulatorului în timpul schimbărilor de scule.

Dezavantaje: Amprentă mai mare, flexibilitate limitată la instalare și capacitate mai mică.

2. Chain-Type Tool Magazine

Structura: Design compact cu unelte montate pe un lanț servo-.

Capacitate: De obicei, 30–120+ instrumente.

Componente cheie:

Sistemul de acționare: Servomotor + reductor melcat (sau angrenaje).

Roți de ghidare: Suprafețe întărite pentru durabilitate; roți duble de tensionare cu fante de ghidare pentru a menține alinierea.

Zero-calibrare poziție:

Blocul de poziție zero-și senzorul asigură poziționarea precisă a sculei.

Esențial pentru a preveni nealinierea în timpul schimbării sculelor robotizate.

3. Grid (Lattice) Box-Type Tool Magazine

Tip fix:

Scule dispuse în rânduri liniare.

Selectarea sculei prin braț robot cu mișcare X/Y.

Avantaj: eficiență ridicată a spațiului pentru reviste de-capacitate mare.

Tip non-fix:

Design modular cu mai multe sub-reviste mobile.

Sub-reviste se pot extinde pe verticală pentru acces la instrumente.

1. Disk-Type Tool Magazine

Componente:

Benzi de presiune și corp suport cu găuri înfundate pentru alinierea stâlpilor.

Gheare cu cârlig tratate termic-și suporturi turnate dintr-o-piesă.

Avantaje: Structură ușoară, rigidă, cost de producție scăzut și asamblare ușoară.

2. Chain-Type Tool Magazine

Caracteristici cheie:

Mecanismul de antrenare: Servomotor + reductor melcat (reglabil pentru cuplu/viteza).

Sistem de tensionare: Roți de ghidare cu suprafețe întărite și tensiune reglabilă.

Zero-Poziționare:

Bloc zero montat în orice poziție a lanțului; senzor calibrat pentru a alinia setul de scule la stația de preluare robotizată.

Orientare unidirecțională (în sensul acelor de ceasornic/în sens invers acelor de ceasornic conform specificațiilor de proiectare).

Precizia poziționării sculei:

Nealinierea în timpul poziționării cauzează erori la preluarea sculelor robotizate, ceea ce duce la riscuri de coliziune a sculei.

Calibrarea exactă a poziției zero-este esențială pentru fiabilitate.

Compensații{0}}design:

Reviste de tobe: Simplitate vs capacitate limitată.

Reviste în lanț: Capacitate mai mare, dar necesită tensionare și aliniere precisă.
